• 真空获得：前级机械泵，后级分子泵


• 极限真空：优于10-4Pa


  冷冻固定

• 液氮泥温度：约-210℃

  冷冻断裂


• 万向轴冷冻断裂刀断裂

  冷冻升华


• 控温范围：优于-165℃~+105℃


• 控温精度：优于0.5℃

  冷冻镀膜


• 镀膜方式：离子束溅射镀膜


• 镀膜用离子枪：宽束鞍型场枪


• 离子枪电压：0~10kV


• 离子枪气源：氩气，0~1sccm 可调，精度1%


• 靶材数量：支持同时安装四种不同的靶材


• 靶材种类：支持常见金属靶材和碳靶材


• 靶材尺寸：直径28mm 圆形，厚度不超过1mm

  真空冷冻转移


• 适配Thermo Fisher惰性气体样品传输杆（IGST）

应用场景

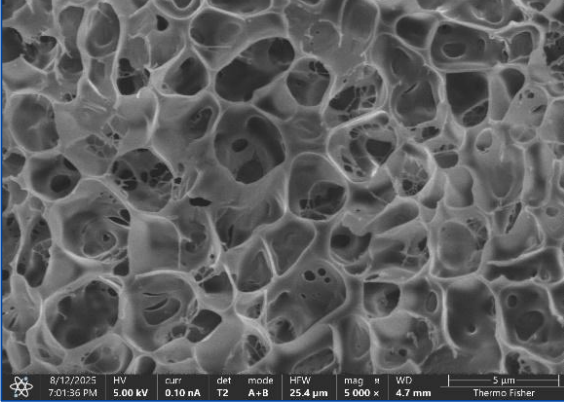

一种新的水凝胶 SEM样品制备方法

首先在LNS 210中，利用快速 LN 2 浸没冷却和中等真空（0.1 Pa）下非沸腾冷冻体形成的协同作用，实现水分子的瞬时玻璃化，有效避免了传统冷冻干燥过程中气 -固界面张力引起的孔壁断裂和孔径收缩。然后在MSC 310舱内原位冷冻断裂暴露出未机械形变的断裂面。精确控制升华参数去除表面冰层 ，充分揭示孔状网络结构和双网络拓扑结构 ，有效克服了随机断裂和过度蚀刻引起的孔壁塌陷和微孔融合导致的定位不准确 ，确保了孔径分布的可重复观察。最后应用低温离子束溅射镀膜技术 ，得到厚度为 1~2nm的颗粒状导电镀膜。

北京中科汇束科技有限公司
